Monitor Multiparámetro Meditech M12 + ETCO2 (Módulo de Capnografía)
Monitor Multiparámetro Meditech M12 + ETCO2 (Módulo de Capnografía)
Monitor Multiparámetro Meditech M12 + Módulo de Capnografía (ETCO2)
Monitor Multiparámetro Meditech M12 + Módulo de Capnografía (ETCO2) para uso hospitalario Gráfico de tendencias de 7 días en almacenamiento
Rango de aplicación:
Adulto/pediátrico/neonatal/medicina/cirugía/quirófano/UCI/CCU

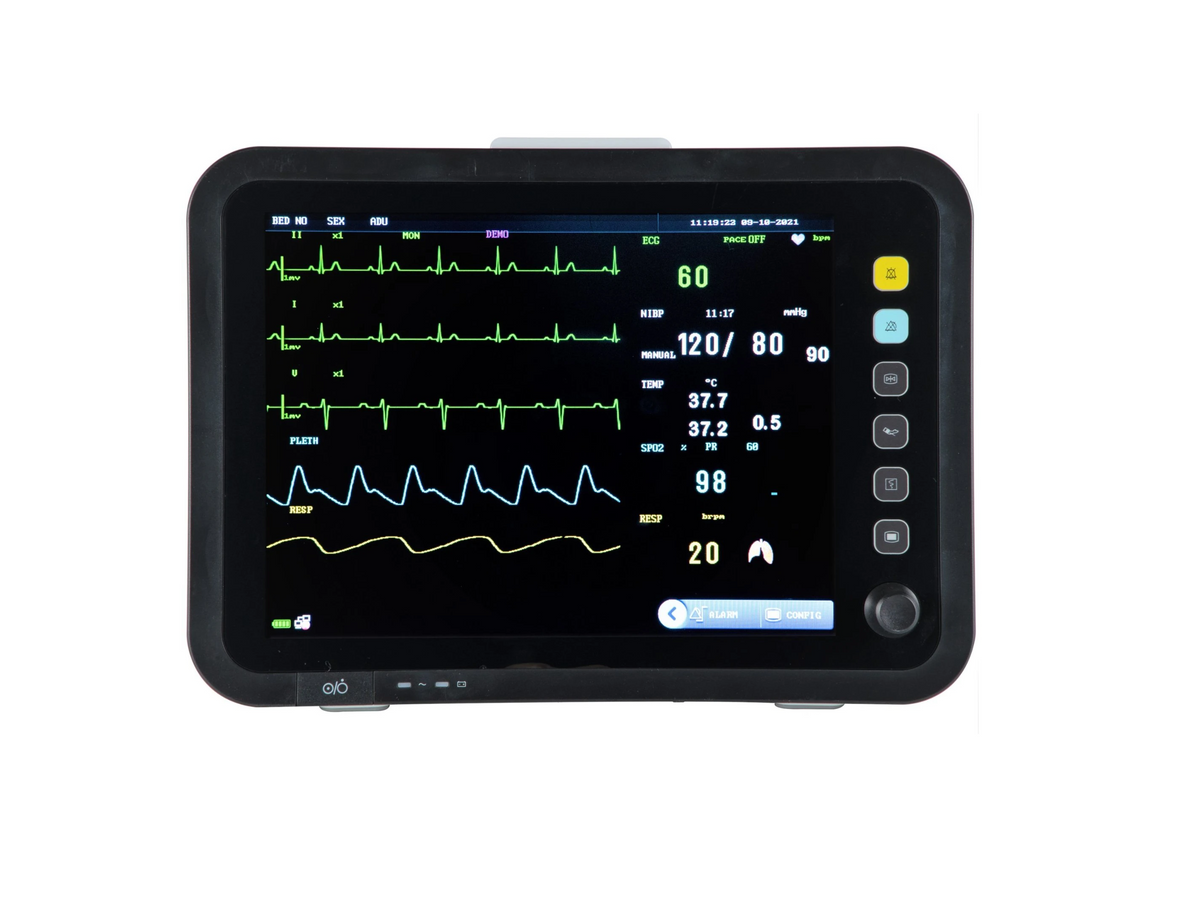

Monitor: Pantalla TFT de 12,1 pulgadas
Posee 8 parámetros:
Saturación de oxígeno (Spo2)
Módulo de Capnografía (ETCO2)
Frecuencia del Pulso: (PR)
Presión Arterial No Invasiva (NIBP)
Electrocardiograma (ECG)
Frecuencia Cardiaca (HR)
Frecuencia Respiratoria (RESP)
Temperatura (Temp)
Clasificación de instrumentos: Clase II
Certificaciones : CE, FSC, ISO9001, ISO13485
Tamaño del monitor:305 mm * 162 mm * 290 mm
Características:
Pantalla TFT a color de alta resolución de 12 ”
Ondas de 12 canales y 7 parámetros: ECG, Resp, NIBP, SpO2, TEMP, HR, PR, ETCO2
Ligero, compacto y portátil
Batería de litio recargable incorporada
Alarma de voz humana única
Diseños de pantalla enriquecidos: estándar, fuente grande, tabla de tendencias, tendencia NIBP, derivación completa de ECG, OxyCRG, diseño de IoC
Potente almacenamiento: tendencias gráficas y tabulares máximas de 720 horas de todos parámetros, revisión de hasta 10000 NIBP, revisión de 200 alarmas, 2 horas de todas las formas de onda.
Adecuado para pacientes adultos, pediátricos y neonatales.
ESPECIFICACIONES:
· 8 parámetros: ECG, Resp, NIBP, SpO2, TEMP, HR, PR y ETCO2
· 12.1″pantalla de alta resolución de color TFT LCD.
· Análisis del segmento S-T en tiempo real, detección de marcapasos.
· Indicación de la manipulación incorrecta y análisis de fallos defuncionamiento.
· Función de gestión de entrada de información del paciente
· Formas de onda de ECG multi-cable de la pantalla en fase.
· Gran volumen de información tabular y tendencias gráficas dealmacenamiento y fácil de recordar.
· Captura de formas de onda dinámicas.
· Resistencia eficaz a la interferencia del desfibrilador y un cuchillo HF.
· De 1.5 a 2 horas de capacidad de trabajo incorporado en la batería recargable.
· Capacidad de Redes.
· Opciónal: IBP, ETCO2 y 2-IBP.
Especificaciones de ECG
I.1.1 Configuración de derivaciones
Estándar: 5 derivaciones
5 derivaciones:
Electrodos: RA, LA, LL, RL, V
Método de derivación: I, II, III, aVR, aVL, aVF, V
I.1.2 Ganancia
×250, ×500, ×1000, ×2000
I.1.3 Frecuencia cardíaca (HR)
Rango:
Adulto: 15 – 300 lpm (latidos por minuto)
Neonatos / Pediátrico: 15 – 350 lpm
Precisión: ±1 % o ±1 lpm (se aplica el valor mayor)
Resolución: 1 lpm
Sensibilidad
200 µV (valor pico a pico)
I.1.5 Impedancia de entrada
5 MΩ (megaohmios)
Ancho de banda
Modo diagnóstico: 0,05 – 130 Hz
Modo monitoreo: 0,5 – 40 Hz
Modo quirúrgico / operación: 1 – 20 Hz
Relación de rechazo de modo común (CMRR)
Modo diagnóstico: > 90 dB
Modo monitoreo: > 100 dB
Modo quirúrgico / operación: > 100 dB
Rango de voltaje de polarización de electrodos
±300 mV
Prueba de pulso de marcapasos
Capaz de detectar pulsos de marcapasos bajo las siguientes condiciones:
Amplitud: ±2 mV a ±700 mV
Ancho de pulso: 0,1 ms a 2 ms
Tiempo de subida: 10 µs a 100 µs
Inhibición de pulso de marcapasos
Cuando el análisis de marcapasos está activado, los pulsos dentro de las siguientes condiciones son inhibidos sin afectar el cálculo de la frecuencia cardíaca:
Amplitud: ±2 mV a ±700 mV
Ancho de pulso: 0,1 ms a 2 ms
Tiempo de subida: 10 µs a 100 µs
Tiempo de recuperación de línea base
Después de desfibrilación: < 3 segundos
Rango de señal
±8 mV (valor pico a pico)
Señal de calibración
1 mV (valor pico a pico), precisión ±5 %
Medición del segmento ST
Rango de medición: -2,0 mV a +2,0 mV
Precisión de medición:
En el rango de -0,8 mV a +0,8 mV, el error es ±0,02 mV o ±10 % (se aplica el mayor)
Fuera de este rango: no definido
Especificaciones de RESP (Respiración)
I.2.1 Método de medición
Impedancia RA–LL
Rango de medición de impedancia respiratoria
0,3 – 3 Ω
Rango de impedancia base
200 – 4000 Ω
I.2.4 Ancho de banda
0,1 – 2,5 Hz
I.2.5 Frecuencia respiratoria (RESP)
Rango:
Adulto: 0 – 120 rpm (respiraciones por minuto)
Pediátrico y neonatal: 0 – 150 rpm
Resolución: 1 rpm
Precisión: ±2 rpm
I.2.6 Alarma de apnea / asfixia
10 – 40 segundos
Especificaciones de NIBP (Presión Arterial No Invasiva)
Método de medición
Oscilometría por onda de pulso
Modos de trabajo
Manual / Automático / STAT
Intervalos de medición en modo automático
1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 minutos
Tiempo de medición en modo STAT
5 minutos
I.3.5 Rango de pulso (PR)
40 – 240 lpm
I.3.6 Rangos de medición y precisión
Adulto:
Presión sistólica: 40 – 270 mmHg
Presión diastólica: 10 – 215 mmHg
Presión arterial media (MAP): 20 – 235 mmHg
Pediátrico:
Presión sistólica: 40 – 200 mmHg
Presión diastólica: 10 – 150 mmHg
Presión arterial media (MAP): 20 – 165 mmHg
Neonatal:
Presión sistólica: 40 – 135 mmHg
Presión diastólica: 10 – 100 mmHg
Presión arterial media (MAP): 20 – 110 mmHg
Rango de presión estática: 0 – 300 mmHg
Precisión de presión estática: ±3 mmHg
Precisión total:
Error promedio máximo: ±5 mmHg
Desviación estándar máxima: 8 mmHg
Protección contra sobrepresión
Modo adulto: 300 mmHg
Modo pediátrico: 240 mmHg
Modo neonatal: 150 mmHg
Especificaciones de SpO₂
Saturación de oxígeno (SpO₂)
Rango: 0 – 100 %
Resolución: 1 %
Precisión:
70 – 100 %: ±2 dígitos
0 – 69 %: no especificado
Frecuencia de pulso (PR)
Rango: 20 – 300 lpm
Resolución: 1 lpm
Precisión: ±3 lpm
Especificaciones de Temperatura (TEMP)
Sensores compatibles
Serie YSI, serie CYF
I.5.2 Número de canales
2 canales
Medición de temperatura
Rango: 0 – 50 °C
Resolución: 0,1 °C
Precisión: ±0,1 °C (excluyendo error del sensor)
IBP (Presión Arterial Invasiva (Solo Opcional)
Etiquetas configurables
ART, PA, CVP, RAP, LAP, ICP, P1, P2
Rangos de medición y alarmas
ART: 0 – 300 mmHg
PA: -6 – 120 mmHg
CVP / RAP / LAP / ICP: -10 – 40 mmHg
P1 / P2: -10 – 300 mmHg
Sensor de presión
Sensibilidad: 5 µV/V/mmHg
Impedancia: 300 – 3000 Ω
Resolución
1 mmHg
Precisión
±2 % o ±1 mmHg (se aplica el mayor)
Intervalo de actualización
Aproximadamente 1 segundo
ETCO₂ (Capnografía)
Tipo de muestreo: flujo principal (main stream).
Tiempo de calentamiento:
Cuando la temperatura ambiente es de 25 °C, la curva de dióxido de carbono (capnograma) puede mostrarse en un plazo de 15 a 20 segundos, y todas las especificaciones se cumplen completamente en un máximo de 2 minutos.
Rango de medición:
0 a 150 mmHg
0 a 19,7 %
0 a 20 kPa (a una presión atmosférica de 760 mmHg, proporcionada por el equipo).
Resolución:
0,1 mmHg para el rango de 0 a 69 mmHg
0,25 mmHg para el rango de 70 a 150 mmHg
Precisión:
De 0 a 40 mmHg: ±2 mmHg
De 41 a 70 mmHg: ±5 % de la lectura
De 71 a 100 mmHg: ±8 % de la lectura
De 101 a 150 mmHg: ±10 % de la lectura
Rango de frecuencia respiratoria:
De 0 a 150 respiraciones por minuto (BPM).
Precisión de la frecuencia respiratoria:
±1 respiración por minuto.
Opcionales:
– Impresora térmica
– Tomador de presión pediátrico / neonatal
– Saturómetro pediátrico / neonatal
Fuente de almacenamiento de datos: 720 horas tendencias, 10000 grupo de PNI, 1024 alarmas eventos
Análisis ST, análisis de arritmia, análisis de marcapasos, análisis de drogas y cálculo
Audio y visual de alarma disponibles, ajustable

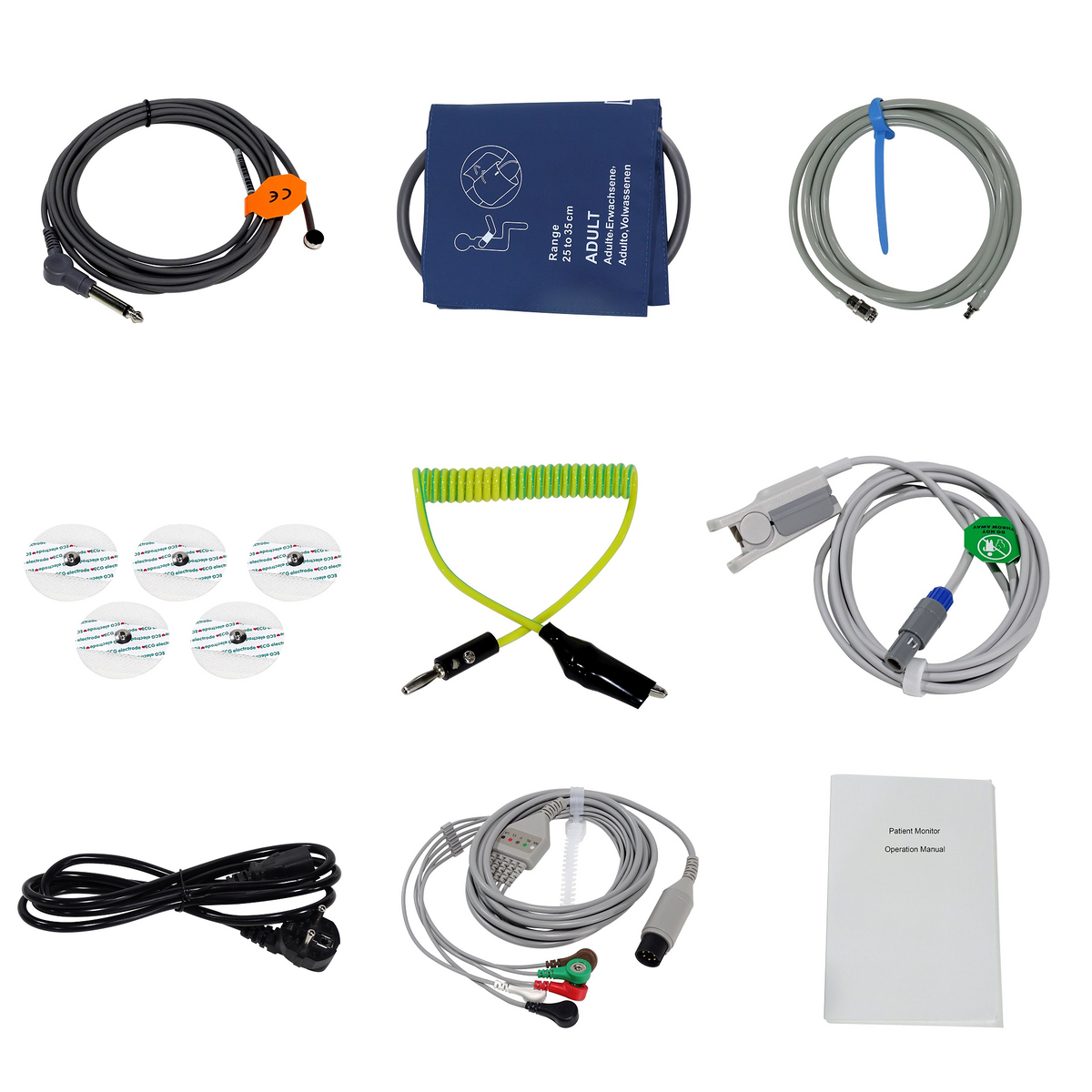

ACCESORIOS INCLUIDOS
1) sensor Spo2 de adulto y cable de extensión 1 Unid (sensores pediátricos y neonatales en opcional)
2) cable ECG 1 Unid
3) Módulo de Capnografía (ETCO2)
4) manguito y tubo de adulto 1 unid (manguitos pediátricos y neonatales en opcional)
5) sonda de temperatura universal niños y adultos
6) Línea de alimentación eléctrica 1 unid
Garantía de 1 año y Servicio Técnico permanente en Santiago
Las imágenes son referenciales. Verifica las especificaciones y variantes antes de realizar tu compra.
